Opis produktu

Charakterystyka

dowa	Krata Płaska typu KUMP składa się z następujących głównych zespołów: – rama – zrzutnik skratek – napęd – lej zsypowy – grabie – ruszt – konstrukcja wsporcza – instalacja elektryczna Kraty Płaskie typu KUMP produkowane są w 7 wielkościach określonych szerokością kanału B=900, 1200, 1500, 1800 mm oraz głębokością maksymalną kanału Hz=1900 i 2200 mm. Każda wielkość kraty może być wyposażona w ruszt o prześwicie 15 i 20 mm. Zainstalowana krata może być podparta na pomoście żelbetowym (wariant 1) lub na stalowej konstrukcji wsporczej (wariant 2).

dowa

Krata Płaska typu KUMP składa się z następujących głównych zespołów:
– rama
– zrzutnik skratek
– napęd
– lej zsypowy
– grabie
– ruszt
– konstrukcja wsporcza
– instalacja elektryczna
Kraty Płaskie typu KUMP produkowane są w 7 wielkościach określonych szerokością kanału B=900, 1200, 1500, 1800 mm oraz głębokością maksymalną kanału Hz=1900 i 2200 mm. Każda wielkość kraty może być wyposażona w ruszt o prześwicie 15 i 20 mm. Zainstalowana krata może być podparta na pomoście żelbetowym (wariant 1) lub na stalowej konstrukcji wsporczej (wariant 2).

Oznaczenie	Oznaczenie: KUMP 900 -1.9 – 20 – 1 gdzie: K – krata U – uniwersalna M – mechaniczna P – płaska 900 – szerokość kanału 1.9 – max głębokość kanału 20 – prześwit rusztu 1 – wariant podparcia kraty UWAGA – istnieje możliwość wykonania kraty o innych wartościach niż w typoszeregu na specjalne zamówienie!

Oznaczenie

Oznaczenie:

KUMP 900 -1.9 – 20 – 1

gdzie:
K – krata
U – uniwersalna
M – mechaniczna
P – płaska
900 – szerokość kanału
1.9 – max głębokość kanału
20 – prześwit rusztu
1 – wariant podparcia kraty

UWAGA – istnieje możliwość wykonania kraty o innych wartościach niż w typoszeregu na specjalne zamówienie!

Dane do zamówienia	W zamówieniu należy podać: -symbol wyrobu -zamawianą ilość sztuk -postulowany termin dostawy -wykonawstwo materiałowe Przy zapotrzebowaniu zamawiającego na kratę typu KUMP o innych wielkościach niż typowe, konieczne jest przesłanie dyspozycji budowlanej i uzgodnienie wykonawstwa z producentem.

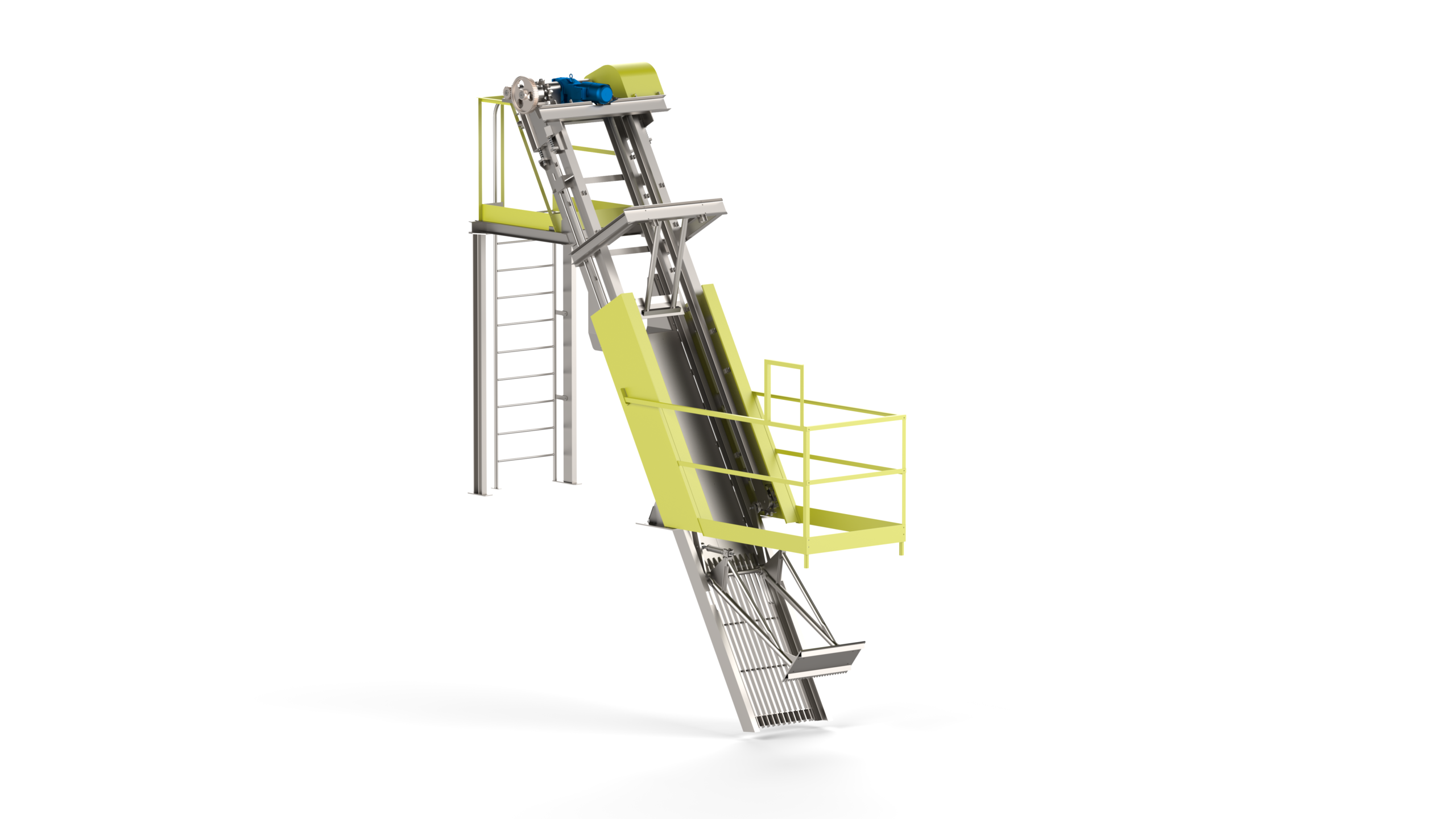

Krata mechaniczna płaska typu KUMP

Krata rzadka typu KUMP znajdują zastosowanie:

jako pierwszy stopień mechanicznego wyłapywania, usuwania i oczyszczania ze stałych
zanieczyszczeń ścieków w kanałach, przepompowniach oraz budynkach krat oczyszczalni ścieków
komunalnych i przemysłowych
do mechanizacji i automatyzacji obsługi usuwania skratek w oczyszczalniach ścieków

Lp	Nazwa wielkości	Jedn.	KUMP 900–1.9	KUMP 900–2.2	KUMP 1200–1.9	KUMP 1200–2.2	KUMP 1500–1.9	KUMP 1500–2.2	KUMP 1800–2.2
1	Szerokość kanału B	mm	900		1200		1500		1800
2	Głębokość kanału Hz	mm	1600 1700 1800 1900	2000 2100 2200	1600 1700 1800 1900	2000 2100 2200	1600 1700 1800 1900	2000 2100 2200	2000 2100 2200
3	Max poziom ścieków Hc	mm	1000	1400	1000	1400	1000	1400	1400
4	Prześwit b	mm	15 lub 20
5	Wariant podparcia	1 2	1 – krata podparta na pomoście żelbetowym 2 – krata podparta na konstrukcji wsporczej
6	Motoreduktor	–	NORD Typ SK90S/4 BRE20 SRTF
7	Przełożenie przekładni napędowej	–	3,0
8	Kąt pochylenia kraty	°	60°
9	Prędkość przesuwu grabi	m/s	0,1
10	Łańcuch napędowy	–	T 50 x 26 x 35
11	Min. Wysokość zsypu	mm	1100
12	Przekrój pręta rusztu	mm	10 x 40
13	Czas jednego cyklu pracy	S	76	82	76	82	76	82	82

Charakterystyka techniczna

Krata mechaniczna płaska typu KUMP
